Кабельные трассы на мероприятии становятся управляемыми, когда их согласуют до монтажа: на одной схеме видны источник, потребитель, маршрут, пересечения, защита, маркировка и владелец каждого решения.

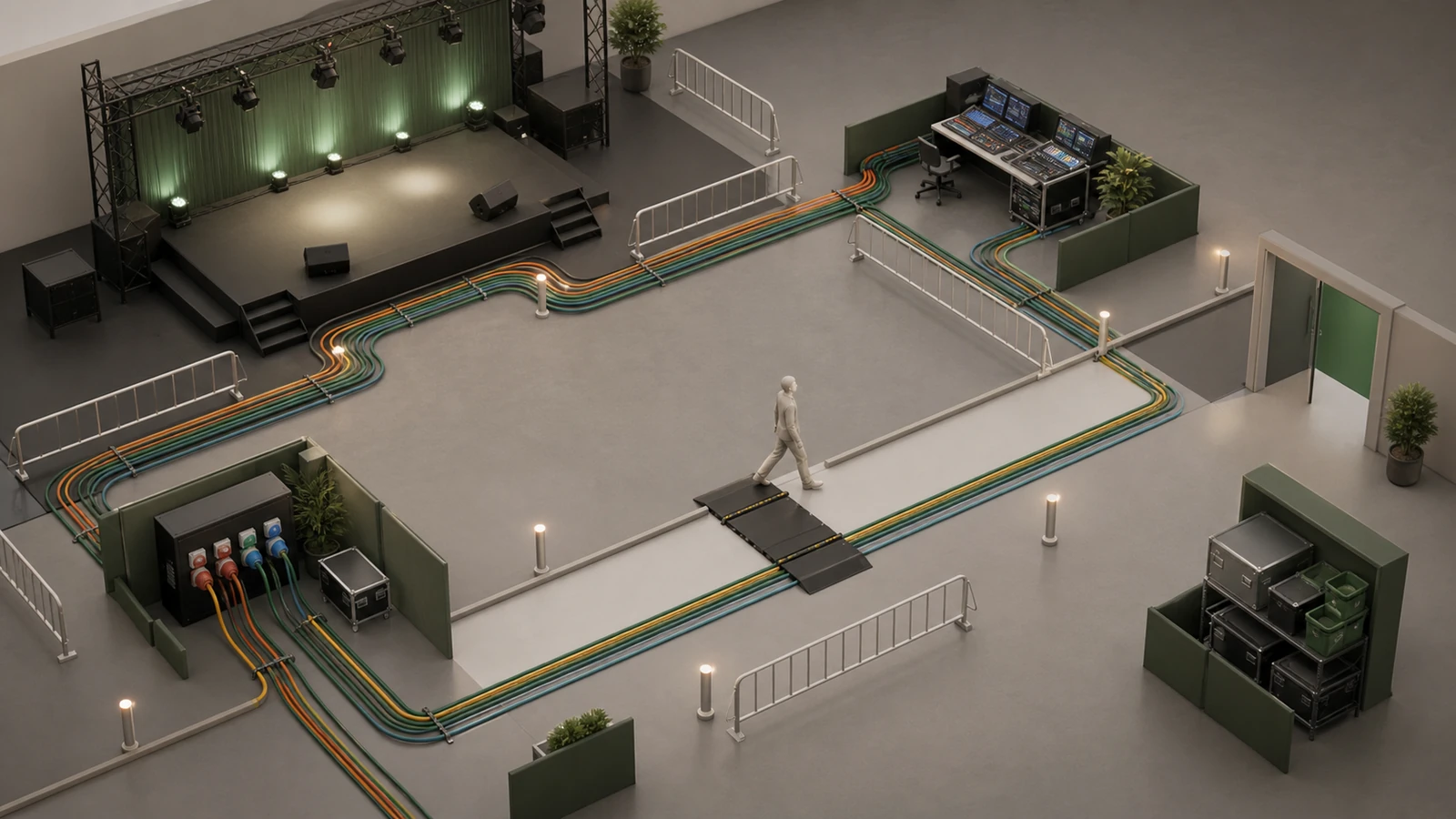

Кабельные трассы на мероприятии начинаются со схемы
Сначала составьте перечень конечных точек: откуда начинается линия, к какому оборудованию приходит, какой подрядчик ею управляет и в какой момент она нужна. Продюсеру не требуется рассчитывать электрические параметры. Его задача — связать техническую заявку с программой, планом площадки, графиком монтажа и движением людей.
Возьмите актуальную схему после согласования сцены, регистрации, кейтеринга, рабочих мест команды и служебных зон. Отметьте двери, повороты, переходы между помещениями, места установки оборудования и участки, где трасса встречается с гостевым или служебным потоком. Непроверенную возможность не рисуйте как готовый маршрут: оставьте вопрос и назначьте сторону, которая его подтверждает.
Официальная карточка IEC 60364-5-52 определяет предмет стандарта как выбор и монтаж систем электропроводки. Это важная граница. Кабельные трассы на мероприятии нельзя проектировать только как линии на плане: тип кабеля, соединения, электрические параметры и способ монтажа определяет квалифицированная техническая команда по применимым документам. Продюсер отвечает за полноту вводных и согласование интерфейсов.
Кабельный журнал — рабочая таблица временного event-проекта, где каждой трассе присвоен уникальный идентификатор, указаны её источник, потребитель, владелец, участки маршрута, способ защиты, статус проверки и история изменений. Это редакционный инструмент координации, а не электротехнический протокол испытаний.
Свяжите схему с техническим райдером площадки. Райдер хранит подтверждённые требования и интерфейсы, а план трасс показывает, как конкретная конфигурация проходит через фактическую расстановку. Если документы расходятся, команда не выбирает удобную версию — вопрос возвращается владельцу технического решения и площадке.
Разведите трассы и потоки до выбора защиты
Одна линия на плане может проходить через несколько разных условий. Вдоль стены она почти не взаимодействует с потоком, у двери попадает в зону перемещения створки и ног, в служебном коридоре встречается с тележками, а у сцены приближается к оборудованию и рабочим позициям. Разбейте трассу на участки между такими изменениями.
Для каждого участка запишите поток: гости, персонал, техника на колёсах, кейтеринг, транспорт подрядчиков или зона без движения. Затем отметьте период активности. Проход может быть свободным во время монтажа и стать основным гостевым маршрутом после открытия. Схема должна описывать не только пространство, но и время.
HSE в официальном руководстве для событий рекомендует прокладывать кабели так, чтобы уменьшить риск спотыкания и возможного механического повреждения, а также обеспечить безопасный монтаж и снятие. Источник отдельно предлагает по возможности разделять маршруты транспорта и кабелей. Это британское руководство, а не универсальная российская норма. Для продюсера полезен сам порядок: сначала уменьшить число конфликтов маршрутом, затем выбирать защиту для оставшихся пересечений.
Сверьте кабельную схему с путём гостя на мероприятии. Особое внимание уделите входу, регистрации, очередям, переходам между программными зонами и выходу. Гостевой маршрут меняется вместе с расстановкой мебели и навигацией, поэтому ранний план трасс нужно перепроверить после монтажа.
Кабельные трассы на мероприятии не должны самовольно занимать эвакуационные пути, блокировать двери или менять согласованную ширину прохода. Статья не определяет допустимость конкретного решения. Фактический маршрут и защиту подтверждают площадка и профильные ответственные по своим документам.
Кабельные трассы на мероприятии удобнее согласовывать через реестр пересечений: идентификатор трассы, точное место, ожидаемый поток, период активности, владелец решения и статус. Формулировка «закроем капой» недостаточна. Сначала команда должна понять, что пересекает трассу и какие условия действуют на этом участке.
Защиту и фиксацию выбирают по фактическому участку

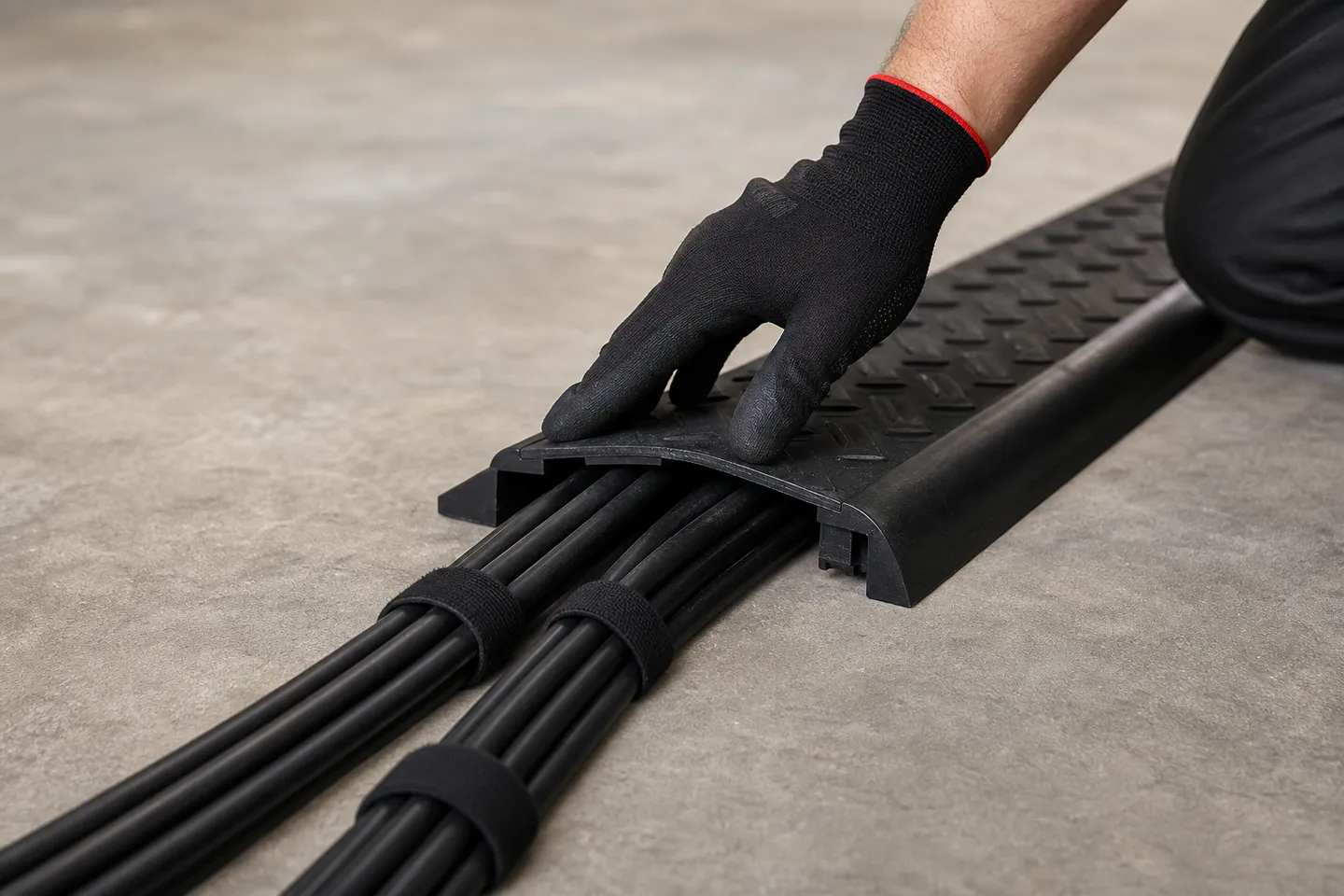

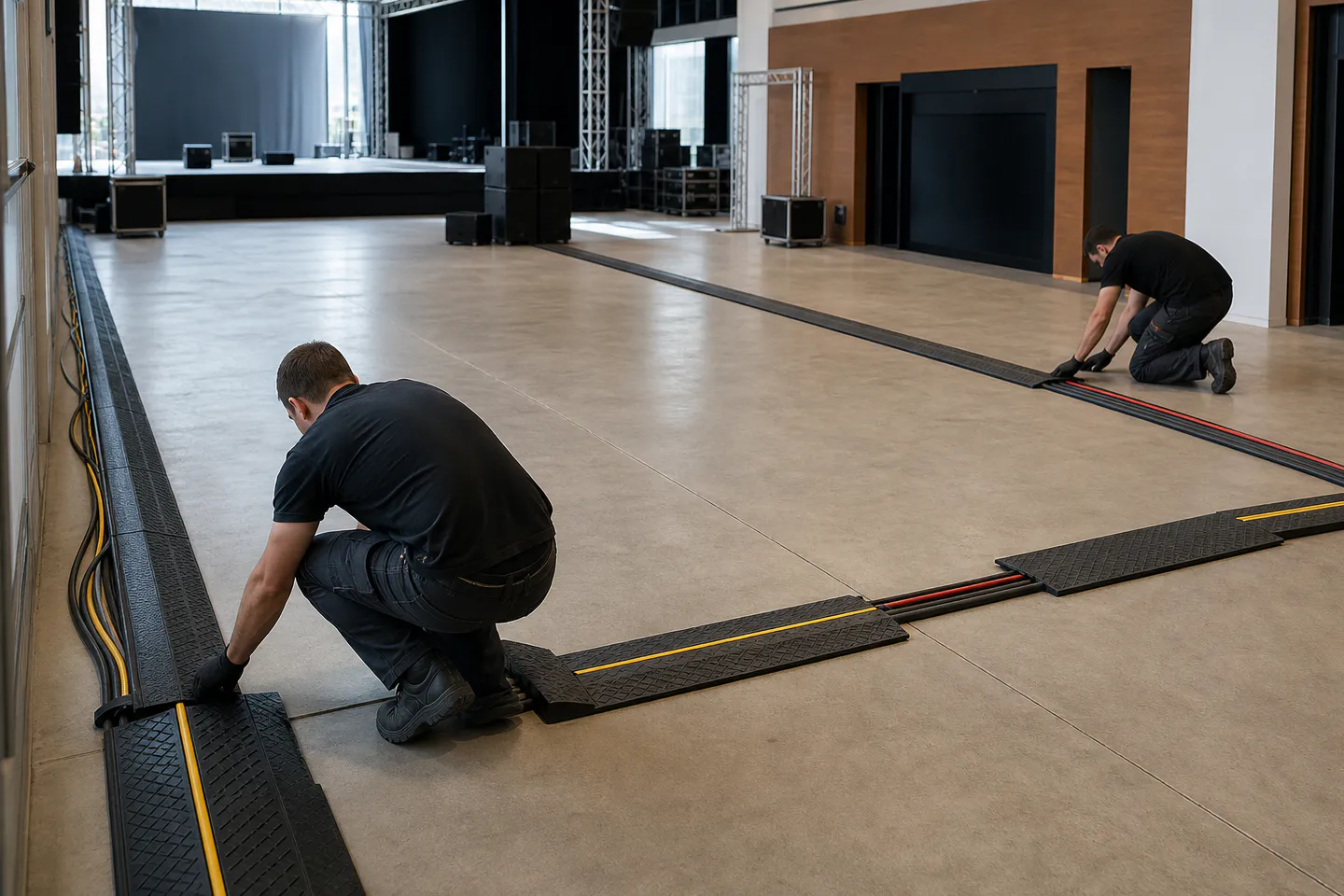

HSE называет кабельные рампы или аналогичную защиту одним из вариантов для наземных кабелей, пересекающих пути. Но наличие рампы не доказывает, что участок согласован. Нужно проверить поверхность, фактический поток, устойчивость элемента, доступность маршрута, возможность уборки и требования площадки. Тип, геометрию и допустимую нагрузку выбирает технический ответственный по документации изделия и условиям проекта.
Американский OSHA в пункте 1910.305(a)(2)(x) отдельно перечисляет случайное повреждение у острых углов, выступов, дверей и других мест защемления. Следующий пункт требует поддерживать гибкие кабели так, чтобы крепление защищало их от физического повреждения и само не повреждало оболочку. Эти положения не переносятся автоматически в другую юрисдикцию, но дают практичный список точек для осмотра.
Пройдите маршрут медленно и смотрите не только на кабель. Откроется ли дверь в рабочем режиме? Может ли тележка прижать линию к выступу? Не окажется ли соединение в месте, где его заденут при перестановке? Доступна ли точка для проверки и демонтажа? Если ответ зависит от предположения, трасса остаётся неподтверждённой.
Не используйте декоративную ленту как автоматическое подтверждение безопасности. Способ фиксации должен быть разрешён для поверхности и кабеля, не создавать новый край или отрываться при ожидаемой эксплуатации. Нельзя предлагать универсальный материал без данных об основании, оболочке, среде и требованиях владельца помещения.
Положение соединений вынесите на схему отдельными метками. HSE прямо рекомендует уделять им особое внимание. Продюсеру достаточно проверить, что соединение имеет владельца, находится в согласованной зоне и остаётся доступным профильной команде. Собирать, ремонтировать или перекоммутировать его может только уполномоченный специалист.
Согласуйте действия с планом электропитания event-площадки. Схема трасс показывает физический путь, но не подтверждает источник, распределение, защитные устройства или допустимую нагрузку. Эти вопросы остаются в техническом проекте.
Маркировка должна совпадать с кабельным журналом
Когда рядом лежат несколько похожих линий, описание «чёрный кабель к сцене» быстро теряет смысл. У каждой трассы нужен уникальный идентификатор, который не меняется при обновлении схемы. В кабельном журнале рядом с ним укажите источник, потребитель, функцию, владельца, участок и статус проверки.
Официальное описание AVIXA F501.01:2015 говорит, что стандарт маркировки AV-кабелей предназначен для простой идентификации силовых и сигнальных путей в завершённой системе при эксплуатации, поддержке, обслуживании и поиске неисправностей. Мы не воспроизводим закрытые требования стандарта и не заявляем соответствие. Для временного события берём только организационный принцип: метка должна однозначно связывать физическую линию с документацией.
IEC 60445 относится к идентификации выводов оборудования, окончаний проводников и самих проводников. В карточке стандарта цвета и буквенно-цифровые обозначения служат устранению неоднозначности. Это не разрешение продюсеру придумывать электротехническую цветовую систему. Event-тег трассы должен оставаться отдельным рабочим уровнем и не конфликтовать с маркировкой производителя или технической команды.
Состав метки согласуйте с владельцем оборудования. Практичный минимальный вариант — короткий идентификатор, который легко найти в журнале. Дополнительные поля нужны только тогда, когда они остаются читаемыми и не создают путаницу. Место нанесения, материал и право маркировать чужой кабель подтверждает подрядчик.
Кабельные трассы на мероприятии требуют версионности. На схеме укажите дату и редактора, а в журнале — время последнего подтверждения. Если трассу перенесли, старая линия не должна оставаться равноправной рабочей версией. Редактор обновляет участок, фиксирует причину и сообщает затронутым ролям.
Свяжите изменения с планом монтажа и демонтажа мероприятия. Идентификатор помогает не только во время программы: по нему команда понимает, какую линию можно снимать, чей сигнал уже отключён и кто подтвердил завершение участка. Само отключение выполняет технический владелец.
Примите трассы после монтажа и управляйте изменениями
Финальный осмотр проводят после установки мебели, оборудования, декораций и навигации. Только тогда видно, где образовалась очередь, куда сместилась тележка, как открывается дверь и не оказался ли защитный элемент в другой зоне. Кабельные трассы на мероприятии принимают не по красоте схемы, а по совпадению документа с фактическим маршрутом.
Начните у подтверждённого источника и двигайтесь до потребителя. На каждом участке сверяйте идентификатор, положение линии, пересечения, защиту, соединения и доступ технической команды. Отмечайте наблюдаемый факт, а не общее «всё хорошо». Если участок изменён или не совпадает с планом, приостановите его приёмку и передайте вопрос владельцу.
На репетиции мероприятия проверьте трассы в момент реальных переходов программы. Пусть команда пройдёт гостевые и служебные маршруты, переместит предусмотренное оборудование и отработает смену сценического эпизода. Это не испытание электрической установки, а проверка того, что фактические потоки не разрушили согласованную схему.
Заранее определите порядок изменения. Если появляется новый потребитель или нужно перенести линию, координатор не даёт устное разрешение «перекинуть рядом». Он фиксирует запрос, точное место и влияние, вызывает технического владельца, получает подтверждение площадки при необходимости и только после решения обновляет журнал. Старую метку и схему закрывают по принятому порядку.
Добавьте кабельные вопросы в план Б для мероприятия: не готовое техническое решение, а цепочку эскалации. Кто принимает сообщение, кто оценивает трассу, кто вправе отключить оборудование, кто подтверждает новый маршрут и кому сообщают об изменении программы. Так продюсер не выходит за пределы компетенции, но команда не теряет время на поиск владельца.
Во время демонтажа используйте тот же журнал. Техническая команда подтверждает отключение и снятие, а координатор проверяет закрытие маршрута и возврат зоны площадке. Не тяните кабель из общей связки по одному внешнему признаку и не снимайте защиту до подтверждения владельца участка.
